3D列印-改造緊急照明燈

閒閒沒事把故障的緊急照明燈改造一下 繪圖軟體 : DSM 印表機 : Creality K1 材料 : ABS 銀、ABS透明、螺絲數顆、LED燈板、SMD電阻、開關、青軸、鍵帽、電池等... 首先用DSM把腦中想的外殼畫出來在印出來...

裝入點焊的電池與印製PCB電池隔板

裝入PCB電池隔板，鎖上螺絲

裝上改裝後的PCB、PCB固定片與電源線

裝上LED燈板架、焊接LED燈板、開關等周邊

裝好蓋板後測試 將原先的指示燈電阻由1K換成100R，在接上LED燈板， 可當小夜燈使用，用瓦時計測量耗電約1瓦

斷市電自動切換成電池模式 為了延長電池使用時間，緊急照明的功率設定成約0.7瓦 電池使用1.2V NiCd電池標稱700mAh*6組成3串2並，實際容量約3.6V 700mAh 理論上可以點亮約3.6小時 有需要延長時間除了加大電容量就是降低LED亮度

左邊DIY做的外殼，右邊是原本的外殼

做完後覺得真的吃飽太閒... 另外外殼需要補強一下，畢竟FDM跟塑膠射出不一樣，在某些地方會因為應力而裂開 還有天冷印出來的物件強度會降低，需要提高噴嘴溫度以及列印環境溫度 接觸3D列印半年，從無到有慢慢學，想畫哪種外殼就看看YT邊看邊學 可以不用買萬用盒來裝電路板，直接畫後印來用超方便!

3D列印-DIY成品-3 戴森電池廢物利用

 3D列印-12.6V鋰電池盒

拿手邊蓄電力不足給戴森吸塵器使用的電池製作

充電輸入 : Type-C 5V/2A

輸出接頭 : 5.5/2.1與XT60輸出

電池 : 20700*6 (3串2並)

保險絲 : 20A

戴森電池--3D列印支架

安裝鋰電池保護板

電池放入設計好的外盒

外盒上蓋-輸出/輸入 I/O

上蓋輸出介面

電量指示燈

成品-外加一根LED燈棒



3D列印-DIY成品-2 單色溫攝影燈 使用牧田電池

 3D列印-單色溫攝影燈

拿手邊的材料製作的

使用牧田電池供電

PWM調光

輸出功率約30瓦

以下成品圖

雷神的槌子 (誤

模擬使用情境

3D列印的支撐柱很像樹枝

路上遇到的貓貓-1

 路上遇到的貓貓



3D列印-DIY成品-1 DIY空氣濾淨器

今年下半年買了3D列印機K1

就開啟了我瘋狂製作模式

這是工業風空氣濾淨器

想說空氣品質很重要，就想自己設計一個耗材便宜的空氣濾淨機

主體使用2020鋁條、12V~24VDC無刷馬達、馬達控制器與8吋排風扇葉組成

濾使HONDA汽車活性碳濾網

網罩與外飾板用3D列印

正面

斜側面

 使用HONDA汽車濾網，未來可換成濾PM2.5版本

背面預留了螺絲孔，為來只要印製後框就可以無限堆疊濾網...



 3D列印很好玩，玩3D列印的人有兩種

一種玩3D列印機，一種玩3D列印

我屬於後者，買貴一點的設備，把腦中天馬行空的想法印出來

不用花太多心力去弄機器，很好玩

我是學資訊類，在摸3D列印前從來沒畫過3D圖，畫這些圖都是第一次

使用的軟體是Designspark Mechanical 與 Free CAD，看YouTube學習

PS : 3D列印機有一定技術門檻，他不像一般印表機，需要一些維修知識!!



THE FISHER 50-A 真空管擴大機製作 Part.2 (End)

  接續上一篇 THE FISHER 50-A 真空管擴大機製作 Part.1 ~~
在做裝機以及機內配線前也過了1個多月了，雖然過程辛苦，但當時期待裝機完聽她唱歌!!

以下圖文~

再將管座打上去前要先上錫，以免裝上去後會不吃錫...，這些前置作業看是麻煩卻很重要!!
PS:管座是用鉚釘打上去的，而不是鎖上去。

打鉚釘工具、鉚釘、雪花墊片等等。

上管座中~~。

保險絲座。

電容固定片，因為是庫存品會氧化，所以使用打字橡皮擦打磨。

上完管座、電容固定片、保險絲座等等，要來坳銅管拉~ 銅管是用來做6L6屏極報輸出變壓器隔離用。

將銅管焊接在固定片上，因為銅管散熱快，所以要使用可以瞬間加熱的電烙鐵才能焊上去。

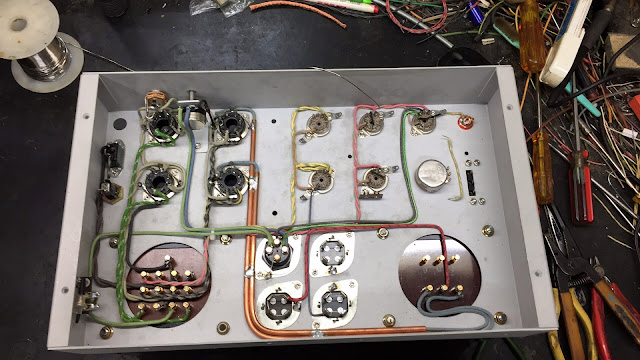

開始配線拉~

還是配線......

將將~~ 完成拉~~ 絕對不是中間都沒拍照的關係!!

完成後測試，是由老闆親自測試~，波型不錯(沒拍到...)。

將將~ 兩台都完成拉~ ~

後記:
    這對機器花了不少時間在製作，雖然只有裝機，但裡面學到的是老闆花了許多時間得到了經驗，另外當設計了一個好電路，但因為裝機的方式可能會糟蹋那個好電路，真空管是先人的智慧結晶，使用當時的材料與搭棚做法會讓真空管的韻味出來~，會使用當時的材料與搭棚做法是因為真空管屬於老爺爺，當使用現代較快速的PCB作法可能有聲音會響，但可能會失去真空管的韻味，至於是否每個人會不會喜歡，這就見仁見智拉~。
  聲音方面，當時就是聽到店裡同型號的機器，因為喜歡她的聲音，所以才會想做，The Fisher 50-A聲音聽感沒有像是McIntosh MC275有澎湃的衝力，反倒是舒服的感覺，猶如在咖啡廳背景音樂感，很自然就融入到空間裡，不會讓人感覺到強烈的存在感以及壓迫性，中頻偏多，但不會搶高頻以及低頻部分，只是低頻有點少量~。
  低頻少量可以使用低頻補償電路去補，但是要注意會不小心把高頻與音場吃掉!!
PS:沒去聽過PCB銘機，可能有很好聽卻是使用PCB的機器~

過幾個月就為這對後級做了一台前級拉~ 有時間再補~

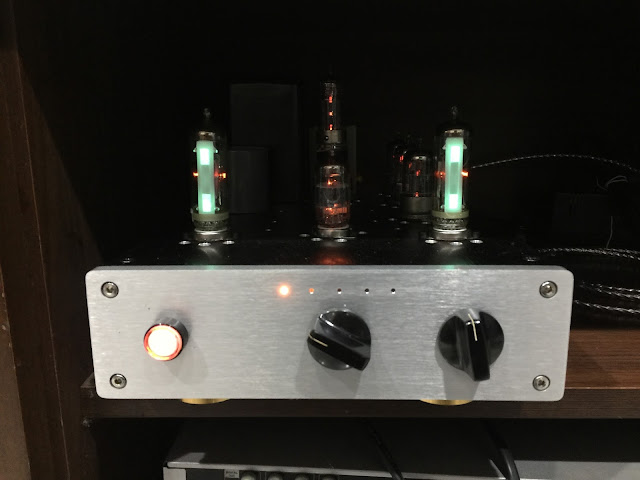

仿Marantz 7線路前級。

The End~

THE FISHER 50-A 真空管擴大機製作 Part.1

前言:拖好久才寫這篇~

先介紹一下Fisher這個牌子

  這間公司由Avery Fisher先生創立於1945年紐約，主要製品視聽、通訊、音響設備與家用電器

但這間公司命運挺坎坷的，於西元1969年賣給愛默生電子，又於西元1975年賣給了日本三洋電機。

   在1957年推出了第一套單聲道FM/AM接收器， Fisher 500 (TA500)，

1958年推出立體聲接收器，Fisher 600 (TA600)，使用多路立體聲解碼器，

1963年和1964年之間推出了第一台全電晶體立體聲收音機，中間還有不少產品就不介紹了~

經典擴大機
Fisher 50A (1954)   / 50AZ (1955) / 55A (1955) / 80AZ (1955)
30A (1958) / SA-100 (1959)
SA-300 (1960) / SA-1000 (1962)  / 680A (1962)

故事開始

做這對機器真的是緣分~

   在小的時候老爸帶我去西寧電子廣場，印象中有看到一間奇特的店，裡面擺滿長相奇特的電燈泡，上高職才知道原來是那些長相奇特的電燈泡叫做真空管，也開始對真空管感到興趣~
開始在網路上找尋一些相關資料、電路等等，還記得第一台是中國出的6P3P套件，傻傻的買套件回來裝，天殺的課本沒有教真空管要如何裝，就靠著網路的力量裝起來，上電時最刺激，B+快315V，在學校實習使用電壓頂多只到12V....，一上電，沒燒焦、沒爆炸聲，就鬆了一口氣，各點量測後電壓正常，就可以聽音樂拉~，人生第一台真空管擴大機就這樣碰出來了。
  在做完第一台後當然會意猶未盡，就想到西寧有間賣真空管的店，就去那邊看看~
進到店裡第一眼看到的是外表就是外國人的老闆，心想這也太震撼了!! 外國人來台灣開店，結果老闆一開聲，OMG 是一口流利的台語...，讓我懷疑老闆是外國人嗎? 經過幾次買東西以及聊天，才知道老闆是土生土長的台灣人~
  幾年後，得知有在教人裝機，但因為學費在當時對我有點困難，好在有位願意幫我的陌生人(莊先生)願意幫我先墊學費，再分期還清，在這非常感謝莊先生的幫助，好在他得幫助，差一點就錯過這次難得的機會，此時就開始學習之路拉~。
END~

故事超短 www，不擅長打文章(敬啟見諒)......

  這對機器花了約半年的星期六與空閒時間去管店老闆那邊學邊做的，但做的時候太專心，沒拍太多照片......。
以下圖文~

拿樣板鑽孔，因為是一對所以做兩片。

鑽完孔上搭棚用金屬片。

裝完所有搭棚用金屬片，再來是要將所有金屬部分度上薄薄的一層錫，方便日後焊零件上去。 PS:這很重要歐。

上零件中~。

上完所有零件~，在上零件有些訣竅，就是零件腳記得要先除鏽等，不然零件跨上去後錫會吃不上去... 吃不上去... 吃不上去... 很重要要說三次!!

做完搭棚板後要加工變壓器部分拉~ 一樣是在電木板上鑽孔加工(上焊接柱)。

裝完所有的銲接柱拉~ 做這個將最困難是將金色的焊接住鎖上...，因為不像是螺絲螺帽一樣有施力點，一不小心就會被尖嘴鉗給刮傷了 = =。

變壓器，輸出變壓器與電源變壓器差不多大，超重的...。 PS:這手是老闆的手XD

放進變壓器外殼，準備灌柏油。

灌柏油中，柏油需要先加熱才會變像是羹湯一樣稠稠的，另外在加熱柏油期間味道真的是......，都快昏倒了。
PS:為什麼會使用柏油，因為當變壓器故障時只要加熱就方便取出維修(這感覺在烏鴉嘴)。

灌完後等冷卻。

冷卻後再將變壓器導線焊在之前加工的電木板上以及上特殊膠固定，以免焊接時脫落。

將將~ 完工了，多漂亮啊~。

雖然照片不多，但都塞在同一篇文章裡感覺又太攏長~
所以下一篇是裝機以及機內配線~
謝謝觀看~
