THE FISHER 50-A 真空管擴大機製作 Part.1

前言:拖好久才寫這篇~

先介紹一下Fisher這個牌子

  這間公司由Avery Fisher先生創立於1945年紐約，主要製品視聽、通訊、音響設備與家用電器

但這間公司命運挺坎坷的，於西元1969年賣給愛默生電子，又於西元1975年賣給了日本三洋電機。

   在1957年推出了第一套單聲道FM/AM接收器， Fisher 500 (TA500)，

1958年推出立體聲接收器，Fisher 600 (TA600)，使用多路立體聲解碼器，

1963年和1964年之間推出了第一台全電晶體立體聲收音機，中間還有不少產品就不介紹了~

經典擴大機
Fisher 50A (1954)   / 50AZ (1955) / 55A (1955) / 80AZ (1955)
30A (1958) / SA-100 (1959)
SA-300 (1960) / SA-1000 (1962)  / 680A (1962)

故事開始

做這對機器真的是緣分~

   在小的時候老爸帶我去西寧電子廣場，印象中有看到一間奇特的店，裡面擺滿長相奇特的電燈泡，上高職才知道原來是那些長相奇特的電燈泡叫做真空管，也開始對真空管感到興趣~
開始在網路上找尋一些相關資料、電路等等，還記得第一台是中國出的6P3P套件，傻傻的買套件回來裝，天殺的課本沒有教真空管要如何裝，就靠著網路的力量裝起來，上電時最刺激，B+快315V，在學校實習使用電壓頂多只到12V....，一上電，沒燒焦、沒爆炸聲，就鬆了一口氣，各點量測後電壓正常，就可以聽音樂拉~，人生第一台真空管擴大機就這樣碰出來了。
  在做完第一台後當然會意猶未盡，就想到西寧有間賣真空管的店，就去那邊看看~
進到店裡第一眼看到的是外表就是外國人的老闆，心想這也太震撼了!! 外國人來台灣開店，結果老闆一開聲，OMG 是一口流利的台語...，讓我懷疑老闆是外國人嗎? 經過幾次買東西以及聊天，才知道老闆是土生土長的台灣人~
  幾年後，得知有在教人裝機，但因為學費在當時對我有點困難，好在有位願意幫我的陌生人(莊先生)願意幫我先墊學費，再分期還清，在這非常感謝莊先生的幫助，好在他得幫助，差一點就錯過這次難得的機會，此時就開始學習之路拉~。
END~

故事超短 www，不擅長打文章(敬啟見諒)......

  這對機器花了約半年的星期六與空閒時間去管店老闆那邊學邊做的，但做的時候太專心，沒拍太多照片......。
以下圖文~

拿樣板鑽孔，因為是一對所以做兩片。

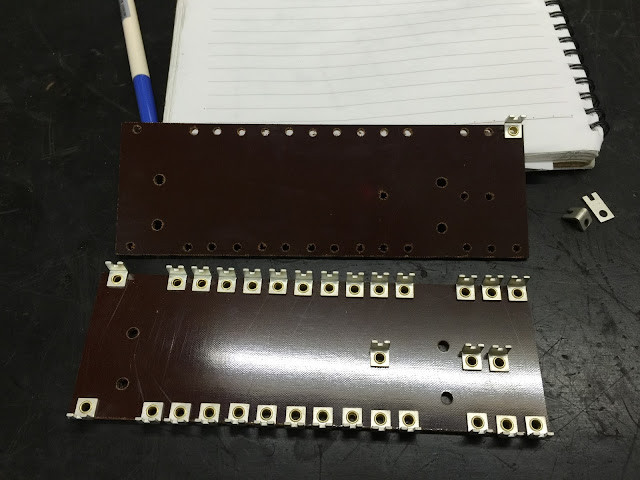

鑽完孔上搭棚用金屬片。

裝完所有搭棚用金屬片，再來是要將所有金屬部分度上薄薄的一層錫，方便日後焊零件上去。 PS:這很重要歐。

上零件中~。

上完所有零件~，在上零件有些訣竅，就是零件腳記得要先除鏽等，不然零件跨上去後錫會吃不上去... 吃不上去... 吃不上去... 很重要要說三次!!

做完搭棚板後要加工變壓器部分拉~ 一樣是在電木板上鑽孔加工(上焊接柱)。

裝完所有的銲接柱拉~ 做這個將最困難是將金色的焊接住鎖上...，因為不像是螺絲螺帽一樣有施力點，一不小心就會被尖嘴鉗給刮傷了 = =。

變壓器，輸出變壓器與電源變壓器差不多大，超重的...。 PS:這手是老闆的手XD

放進變壓器外殼，準備灌柏油。

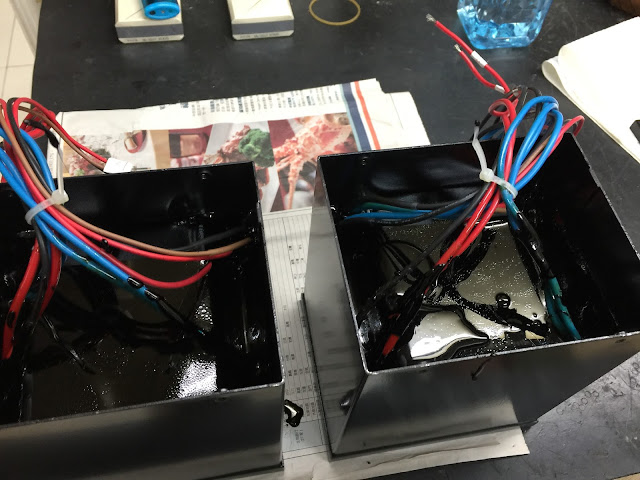

灌柏油中，柏油需要先加熱才會變像是羹湯一樣稠稠的，另外在加熱柏油期間味道真的是......，都快昏倒了。
PS:為什麼會使用柏油，因為當變壓器故障時只要加熱就方便取出維修(這感覺在烏鴉嘴)。

灌完後等冷卻。

冷卻後再將變壓器導線焊在之前加工的電木板上以及上特殊膠固定，以免焊接時脫落。

將將~ 完工了，多漂亮啊~。

雖然照片不多，但都塞在同一篇文章裡感覺又太攏長~
所以下一篇是裝機以及機內配線~
謝謝觀看~
